晶圆代工如何参与 AI 存储链条？成熟制程、嵌入式存储和产业分工

晶圆代工参与 AI 存储链条的方式，不是直接生产 DRAM、NAND 或 HBM，而是为 AI 加速器、存储控制器、接口芯片、电源管理芯片、嵌入式存储和先进封装提供制造平台。你如果关注 AI 存储产业，不能只看存储原厂，也要看谁在制造 GPU、ASIC、SoC，谁能提供 CoWoS、硅中介层、eNVM、BCD、PMIC 和 MCU 等配套能力。晶圆代工的价值，更多体现在“让 AI 计算芯片和存储系统协同工作”。

核心要点

• 晶圆代工不是 HBM 原厂，但深度参与 AI 芯片制造。
• AI 存储链条包括存储、逻辑、封装、接口和电源管理。
• 先进制程和 CoWoS 决定 AI 加速器与 HBM 的集成效率。
• 成熟制程仍承担 PMIC、MCU、接口芯片和 eNVM 需求。
• 判断晶圆代工相关性，要看收入结构、工艺平台和客户质量。

晶圆代工在 AI 存储链条中到底扮演什么角色？

晶圆代工在 AI 存储链条中的角色，首先是制造平台，而不是存储品牌。你可以把它理解为 AI 芯片、控制芯片、接口芯片和部分嵌入式存储芯片背后的生产环节。AI 服务器需要 HBM、DRAM、NAND，但也需要 GPU、AI ASIC、网络芯片、PMIC 和高速接口芯片共同工作。存储原厂负责提供高带宽内存和大容量存储，晶圆代工则负责把大量逻辑与系统配套芯片制造出来，并通过先进封装把计算与存储连接起来。

在半导体产业里，常见公司分工可以分为四类：存储原厂、无晶圆设计公司、晶圆代工厂和封装测试厂。台积电把自己定位为专注服务客户的晶圆代工模式，这和三星、SK 海力士、美光这类存储原厂不同。前者主要按客户设计制造芯片，后者主要设计和生产 DRAM、NAND、HBM 等标准化存储产品。

你理解 AI 存储链条时，最容易出现的误区是只看 HBM。HBM 确实是 AI 训练和推理中的关键存储产品，但它只有和 AI 加速器封装在一起，才能释放带宽价值。一个 AI GPU 或 AI ASIC 周围还需要电源管理、网络互连、存储控制、信号调理和系统管理芯片，这些环节很多并不由存储原厂完成，而是由晶圆代工和特色工艺厂参与制造。

因此，晶圆代工的 AI 存储相关性通常是“间接但关键”。它不一定卖出一颗 HBM 芯片，却可能制造 HBM 旁边的逻辑芯片、控制芯片和配套芯片。尤其在 AI 服务器中，计算、存储、网络、电源和散热都被绑定在同一个系统效率里，任何一个制造环节受限，都可能影响整机交付。

小结：晶圆代工不是传统意义上的存储厂，但它是 AI 存储链条不可忽视的制造基础。你判断一家代工厂是否受益于 AI 存储，不应只问它是否生产 DRAM、NAND 或 HBM，而要看它是否参与 AI 加速器、先进封装、存储控制器、PMIC、MCU、接口芯片和嵌入式存储平台。AI 存储不是单一芯片竞争，而是计算芯片、存储芯片和系统级封装的协同竞争。晶圆代工的价值，正体现在这种协同制造能力上。

先进制程与先进封装如何连接 HBM 和 AI 加速器？

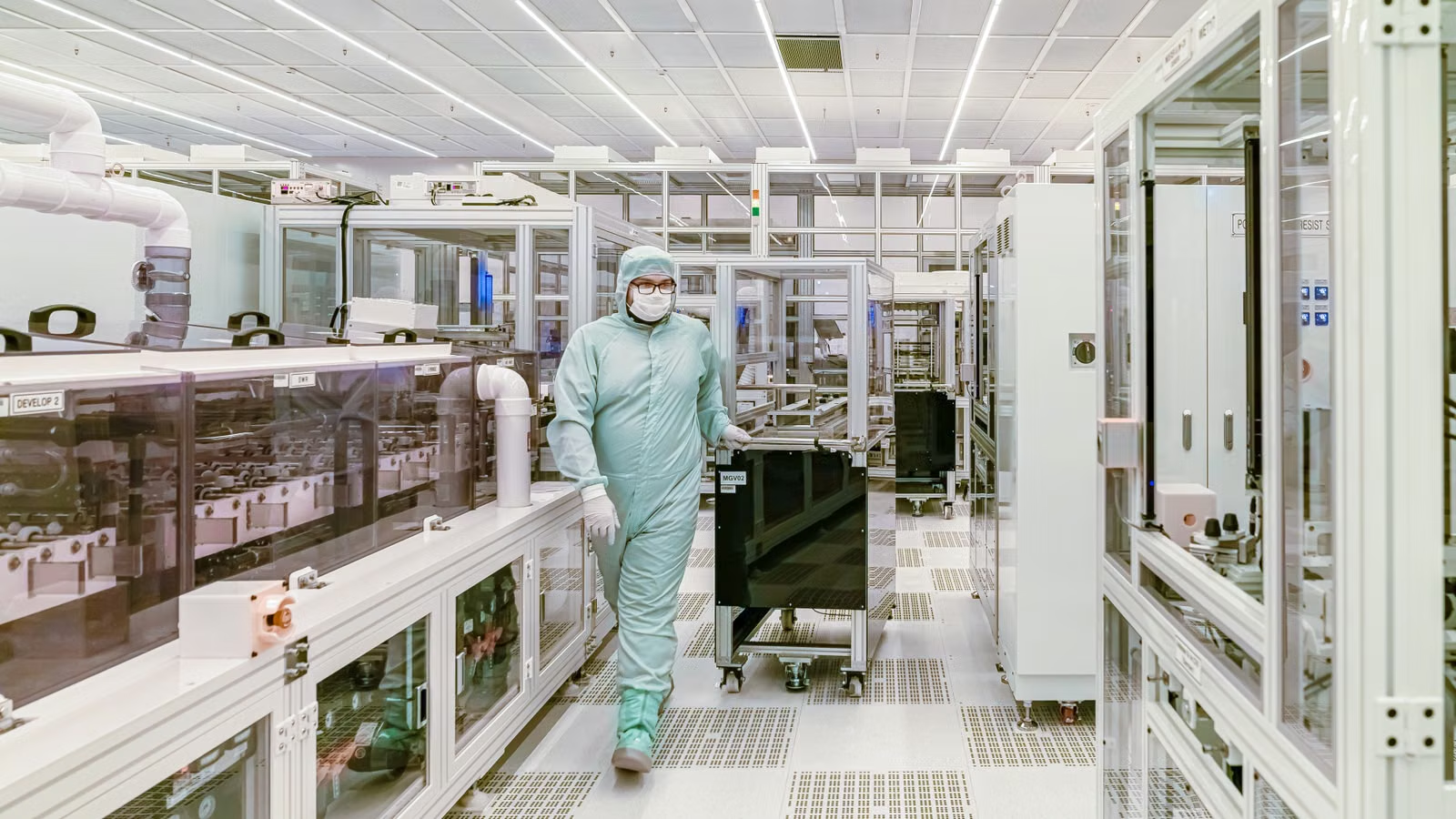

先进制程和先进封装是晶圆代工参与 AI 存储链条最核心的入口。AI 加速器需要先进逻辑芯片负责计算，HBM 负责提供高带宽内存，二者必须通过 2.5D/3D 封装、硅中介层和高密度互连组合成一个系统。你可以把 HBM 看作“高速内存池”，把先进制程芯片看作“计算核心”，而 CoWoS 等封装平台就是把两者有效连接起来的桥梁。

台积电在2025 年报中披露，7nm 及以下先进制程已占其晶圆收入的较高比例，这说明 AI 与高性能计算需求正在把更多价值推向先进节点。与此同时，台积电的CoWoS-S明确面向 AI 和超级计算等高性能场景，可在硅中介层上连接逻辑芯片和 HBM 堆叠。

为什么先进封装会成为 AI 产业链瓶颈？原因在于 AI 芯片已经不只是“更小线宽”的竞争。大模型训练需要更高存储带宽、更低延迟和更高能效，单颗芯片很难独立完成所有任务。TrendForce 提到，AI 需求自 2023 年以来推动 3nm–2nm 晶圆和2.5D/3D 先进封装出现产能瓶颈，短缺从 CoWoS 延伸到设备、基板和封装材料。

这也解释了为什么你看 AI 存储产业链时，要同时看 HBM 和封装产能。即使存储厂能够供应 HBM，如果先进封装产能不足，AI 加速器也无法顺利完成系统集成。TrendForce 后续还估算，TSMC 的CoWoS 产能仍处在快速扩张阶段，这反映出 AI 芯片客户对高端封装的需求强度。

从产业分工看，HBM 由存储原厂主导，先进逻辑由晶圆代工制造，系统集成则由先进封装平台承接。你不能把台积电简单理解为“存储公司”，但它通过先进制程和 CoWoS 连接了 AI 加速器与 HBM，是 AI 存储系统中非常关键的制造环节。

小结：先进制程解决 AI 加速器的算力密度问题，先进封装解决 AI 加速器与 HBM 的连接问题。晶圆代工之所以与 AI 存储链条高度相关，不是因为它直接生产 HBM，而是因为它制造计算核心，并提供连接 HBM 的封装平台。你分析 AI 存储产业时，不能只看 HBM 出货量，也要看 CoWoS、硅中介层、基板、测试良率和先进节点产能。真正限制 AI 芯片交付的，往往是计算、存储和封装三者的共同约束。

成熟制程为什么仍然会受 AI 存储需求影响？

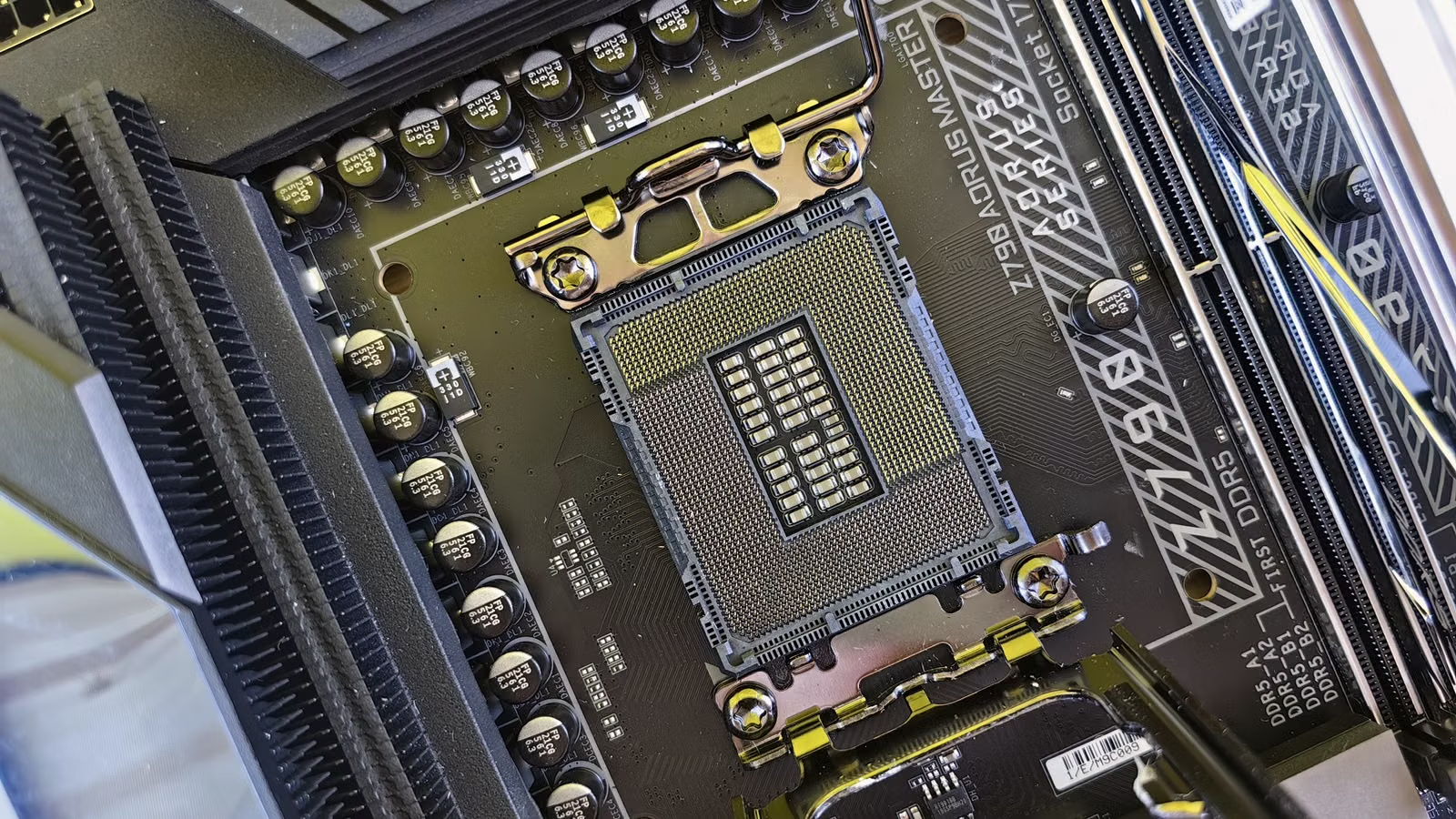

成熟制程不会直接制造最先进 HBM，也通常不是 AI GPU 的主制程，但它仍会受 AI 存储需求影响。原因很直接：AI 服务器和边缘 AI 设备除了高端计算芯片，还需要大量 PMIC、电源管理、接口芯片、MCU、传感器、模拟芯片和控制芯片。这些产品更看重可靠性、成本、耐压、低功耗和长期供货，不一定需要 3nm 或 5nm，反而经常落在 28nm、40nm、55nm、90nm、0.18µm 等成熟节点。

成熟制程不是“落后产能”，而是特色工艺的重要载体。比如 BCD 工艺适合电源管理和高压驱动，eFlash 或 eNVM 适合 MCU、智能卡和工业控制，RF 与模拟工艺适合通信和传感。UMC 曾与合作方在55nm embedded flash平台上开发安全嵌入式闪存方案，后续又披露与 SST 推进ESF4 eNVM性能提升，这类技术更偏系统控制和安全存储，而不是大容量内存。

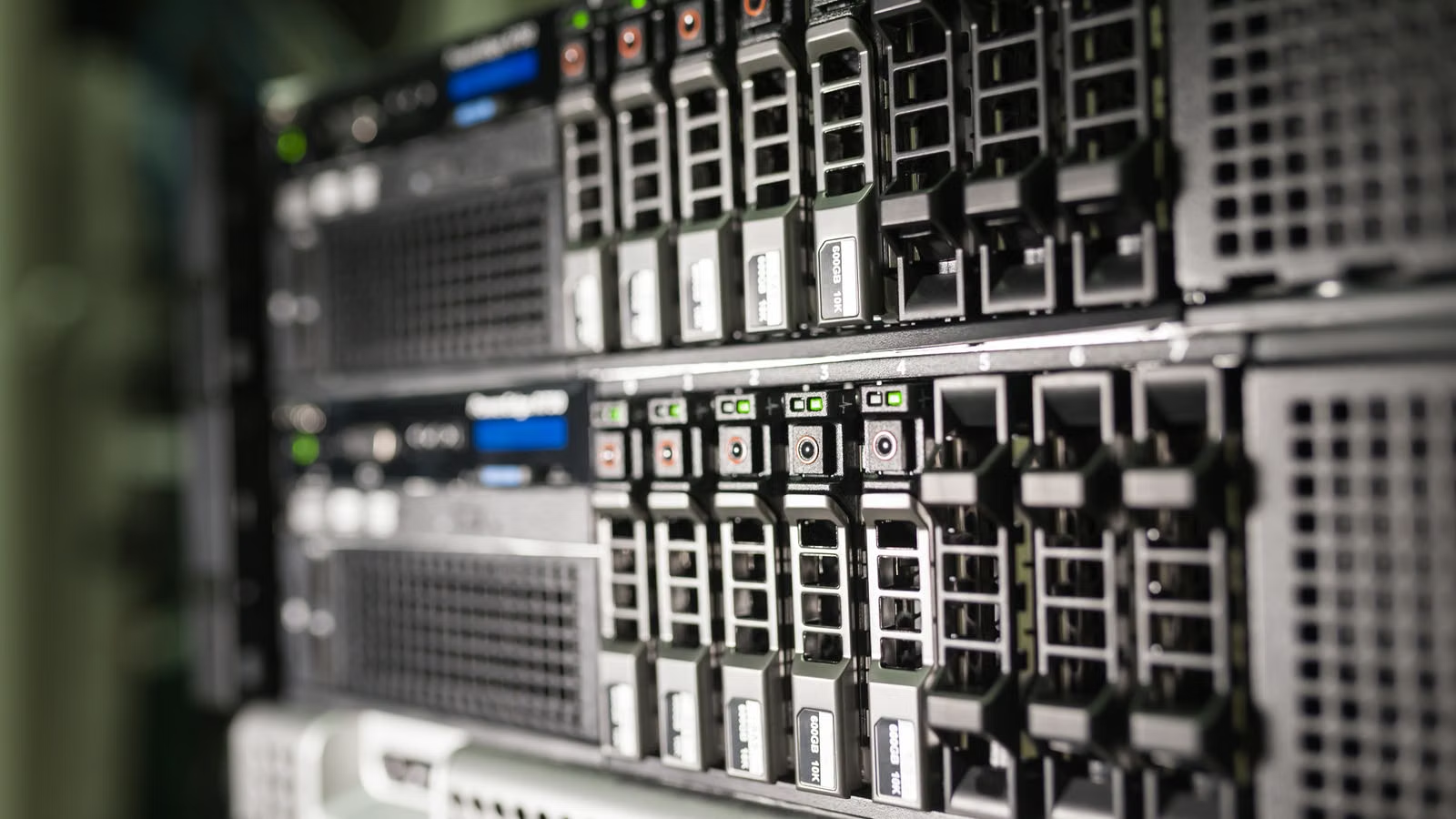

AI 需求向成熟制程传导，通常不是直线式的。第一层是 AI 数据中心扩张，带来服务器电源、网络、散热和存储系统升级；第二层是 AI PC、智能汽车、机器人和工业设备增加边缘推理能力；第三层是控制器、传感器和低功耗 MCU 对嵌入式存储提出更多需求。华虹旗下的Hua Hong Grace强调其特色工艺包括 embedded/standalone NVM、功率器件、模拟与电源管理，这正是成熟制程参与 AI 周边链条的典型方式。

不过你也要注意，成熟制程和 AI 的关系不能被过度放大。并不是所有成熟节点产能都能直接受益于 AI，也不是所有 eNVM 或 PMIC 订单都来自 AI 服务器。判断时要看终端客户、产品平台、产能利用率、平均售价和财报披露，而不是只看公司是否提到 AI。

小结：成熟制程参与 AI 存储链条，主要靠系统配套芯片，而不是靠直接制造 HBM。AI 服务器需要高端计算芯片，也需要电源管理、控制、接口、模拟和安全存储等大量成熟工艺产品。你分析成熟制程代工厂时，应重点看 PMIC、MCU、eNVM、BCD、模拟与功率器件平台是否进入 AI 服务器、边缘 AI、智能汽车或工业控制供应链。成熟制程的价值在于可靠、低成本、长期供货和特色工艺，而不是单纯追求最先进线宽。

嵌入式存储 eNVM 与传统 DRAM、NAND 有什么不同？

嵌入式存储 eNVM 是集成在逻辑芯片内部的片上存储，不等同于独立 DRAM、NAND 或 HBM。你可以把 HBM 理解为 AI 加速器旁边的高带宽内存，把 NAND 理解为大容量数据存储，把 DRAM 理解为系统运行内存，而 eNVM 更多用于 MCU、SoC、控制器和边缘 AI 芯片里的代码、配置、安全密钥、固件和少量模型参数保存。它的重点不是容量最大，而是嵌入逻辑、低功耗、可靠保存和工艺兼容。

eNVM 常见形式包括 eFlash、RRAM、MRAM、OTP、EEPROM 等。随着工艺节点推进，传统 embedded flash 在更先进节点上的成本和可扩展性会遇到挑战，因此 RRAM、MRAM 等新型嵌入式非易失性存储开始受到重视。台积电在eFlash 与 RRAM技术介绍中提到，embedded RRAM 可用于替代 embedded flash，并服务智能应用。

eNVM 在边缘 AI 中的作用尤其值得关注。边缘设备通常要求低功耗、快速唤醒、本地推理和长期稳定运行，不能每次都依赖云端或外部存储。MCU 或 SoC 内部的 eNVM 可以保存固件、设备配置、校准参数、安全密钥和部分轻量模型数据。对于智能汽车、工业控制、可穿戴设备和物联网节点，这种“片上保存能力”很重要。

这也是特色工艺代工厂的机会所在。eNVM 不只是存储单元本身，还涉及逻辑工艺兼容、可靠性验证、IP 支持、车规或工规认证、客户设计导入周期等。GlobalFoundries 的Embedded Memory组合中包含 MRAM，并强调其可用于数据和代码存储；公司还推出面向汽车应用的AutoPro 150 eMRAM，突出高温、耐久性和车用 SoC 场景。三星也较早推动28nm eMRAM商业出货，显示嵌入式 MRAM 已经进入量产应用阶段。

你判断 eNVM 相关公司时，不能只看“存储”两个字。独立存储芯片更像标准化产品，受价格周期、产能和位元供需影响更大；eNVM 则更像工艺平台能力，通常绑定 MCU、SoC、智能卡、工业控制、车规芯片和边缘 AI 设计。两者都属于存储技术，但商业模式、需求弹性和投资逻辑并不相同。

小结：eNVM 与 HBM、DRAM、NAND 的最大区别，是它嵌入在逻辑芯片内部，服务代码、配置、安全和低功耗保存，而不是追求最大容量或最高外部带宽。晶圆代工通过 eFlash、RRAM、MRAM 等工艺平台参与嵌入式存储链条，尤其适合 MCU、SoC、边缘 AI、工业控制和车规芯片。你分析 eNVM 时，要把它看成“特色工艺能力”，而不是简单归入传统存储原厂的 DRAM/NAND 周期。

台积电、格芯、联电、华虹等代工厂在 AI 存储链条中的位置有何不同？

不同晶圆代工厂参与 AI 存储链条的方式并不相同。台积电更靠近先进制程、AI 加速器和先进封装主链条；GlobalFoundries、UMC、华虹等更偏成熟制程、特色工艺、eNVM、PMIC、MCU、模拟和功率器件。你不能用同一套 AI 存储逻辑评估所有代工厂。先进代工看客户、节点和封装，特色工艺代工看平台、终端应用和产能利用率。

台积电的优势在于先进逻辑和先进封装。AI GPU、AI ASIC、网络芯片和部分高性能计算芯片往往依赖先进节点制造，再通过 CoWoS 等平台与 HBM 连接。它的 AI 存储相关性更接近“计算芯片 + HBM 封装集成”。

GlobalFoundries 的逻辑不同。它更强调差异化工艺、FDX、射频、低功耗和嵌入式存储。GF 的 eMRAM 更适合车用、IoT、工业和边缘智能设备，不是直接参与 HBM 竞争，而是参与边缘 AI 和嵌入式系统升级。

UMC 则以成熟节点和特色平台为主。它与 eMemory、SST 等伙伴在 embedded flash、PUF 安全存储和 eNVM 方向持续合作，说明其 AI 存储相关性更偏控制器、安全、MCU 和低功耗系统。

华虹半导体的定位也更接近特色工艺代工。DBS 对华虹半导体的描述强调其特色应用和中国功率器件产能优势；这类能力与 AI 数据中心电源链、边缘 AI 控制芯片、eNVM 平台和模拟电源管理存在间接联系，但不能等同于 HBM 或 DRAM 主线。

你如果从投资角度观察这些公司，需要先区分“主链条”和“配套链条”。先进制程厂更受 AI 加速器、ASIC、先进封装产能影响；成熟制程厂更受功率器件、MCU、PMIC、eNVM、汽车电子和工业需求影响。二者都可能和 AI 存储有关，但弹性来源不同，估值逻辑也不同。

小结：不同代工厂参与 AI 存储链条的位置差异很大。台积电更像 AI 计算与 HBM 连接的先进制造平台，GlobalFoundries、UMC、华虹等更像成熟制程和特色工艺平台。你不能看到“晶圆代工 + AI + 存储”就直接得出同样结论，而要拆开看节点、封装、客户、eNVM、PMIC、MCU、功率器件和终端应用。真正有价值的分析，不是判断某家公司“是不是 AI 存储概念”，而是判断它在哪一个制造环节具备可验证收入和产能优势。

普通投资者如何判断晶圆代工公司的 AI 存储相关性？

普通投资者判断晶圆代工公司的 AI 存储相关性，应优先看可验证指标，而不是只看公司叙事。核心维度包括先进制程收入占比、先进封装产能、eNVM 平台、成熟制程产品结构、AI 客户质量、产能利用率、资本开支和毛利率变化。你需要区分真实产业链受益与概念相关：前者会体现在订单、产能、收入结构和利润率中，后者往往只停留在新闻稿或行业标签上。

可以按以下清单做第一轮筛选：

强相关信号通常包括：先进封装扩产、AI ASIC 客户增加、CoWoS 利用率高、eNVM 进入量产平台、PMIC 或车规 MCU 订单改善、管理层在财报中给出明确需求来源。弱相关信号则包括：公司只是泛泛提到 AI，收入仍主要依赖消费电子，成熟节点利用率没有改善，或没有清晰工艺平台和客户验证。

这里还要加入交易成本视角。你如果关注台积电、格芯、联电、华虹、中芯国际、三星电子、美光、SK 海力士等半导体公司，除了产业逻辑，也要关注实际交易费用、流动性和市场风险。美股、港股和 ADR 的交易成本通常不只包括佣金，还可能包括平台费、外部机构费、交易活动费等。Biya 美股交易佣金为 0 美元，平台费、外部机构费及其他费用以美股交易费用和订单展示为准；相关服务是否可用，取决于用户所在地、身份验证结果、平台规则及适用法律法规。

如果你需要跟踪半导体公司，也可以用美股信息查询查看美股标的基础信息，再结合公司财报、订单披露、行业报告和费用结构做综合判断。产业链分析不能替代投资决策，尤其是 AI 存储、晶圆代工和先进封装都具有周期性、资本开支压力和技术路线变化风险。

小结：判断晶圆代工公司的 AI 存储相关性，要回到可验证指标。你应优先看先进制程、先进封装、eNVM、PMIC、MCU、客户结构、产能利用率和财务表现，而不是只看概念标签。先进制程厂的弹性更多来自 AI 加速器和 CoWoS，成熟制程厂的弹性更多来自系统配套、边缘 AI、汽车电子和特色工艺。交易层面还要关注费用、流动性和波动风险。公开信息只能帮助你建立判断框架，不构成投资建议。

看懂晶圆代工与 AI 存储链条的关系后，下一步更重要的是持续跟踪公司财报、工艺平台进展、先进封装产能、HBM 供需变化和成熟制程利用率。你可以把产业链拆成先进逻辑、HBM、封装、eNVM、PMIC、MCU 和设备材料几条线，分别观察相关公司是否真正出现收入和利润改善。如果你所在地区符合相关服务适用条件，可以通过Biya关注美股、港股和数字货币等多资产行情，也可以通过下载 App管理自选标的、了解订单费用和交易风险。公开市场信息、交易规则和费用结构需要结合平台展示与当地监管要求判断，任何半导体产业链分析都不应被理解为收益承诺。

FAQ

晶圆代工公司算不算 AI 存储股？

晶圆代工公司不应简单等同于 AI 存储股。它们通常不直接生产 HBM、DRAM 或 NAND，但可能通过 AI 加速器制造、CoWoS 先进封装、eNVM、PMIC、MCU 和接口芯片参与 AI 存储链条。判断时要看收入来源和工艺平台，而不是只看概念名称。

成熟制程为什么会受 AI 服务器需求影响？

成熟制程会受 AI 服务器需求影响，主要因为服务器需要大量电源管理、模拟、接口、控制和安全芯片。这些芯片往往更重视可靠性、成本和长期供货，不一定需要先进节点。影响是否明显，还要看产能利用率、客户结构和产品价格变化。

嵌入式存储 eNVM 是否等同于 HBM？

嵌入式存储 eNVM 不等同于 HBM。eNVM 是集成在 MCU、SoC 或控制器内部的片上非易失性存储，常用于代码、配置、安全数据和低功耗保存；HBM 是面向 AI 加速器的高带宽内存，强调带宽、容量和封装集成。

华虹半导体与 AI 存储链条有什么关系？

华虹半导体与 AI 存储链条的关系更偏间接。它不是 DRAM、NAND 或 HBM 原厂，而是特色工艺晶圆代工厂，相关性主要来自 eNVM、功率器件、模拟与电源管理、MCU 和成熟制程配套芯片，需要结合财报和客户需求验证。

台积电参与 AI 存储链条主要靠什么？

台积电参与 AI 存储链条主要靠先进逻辑制造和先进封装。AI GPU、AI ASIC 等计算芯片需要先进制程制造，再通过 CoWoS、硅中介层等封装方式连接 HBM。HBM 本身主要由存储原厂供应，台积电更多承担系统集成制造角色。

投资晶圆代工股票要看哪些 AI 存储指标？

投资晶圆代工股票应重点看先进节点收入、CoWoS 或 2.5D/3D 封装产能、eNVM 平台、PMIC/MCU 需求、产能利用率、毛利率和资本开支。相关判断需要以公司财报、订单披露和平台费用规则为准，不构成投资建议。
